镀膜机

184 184 184

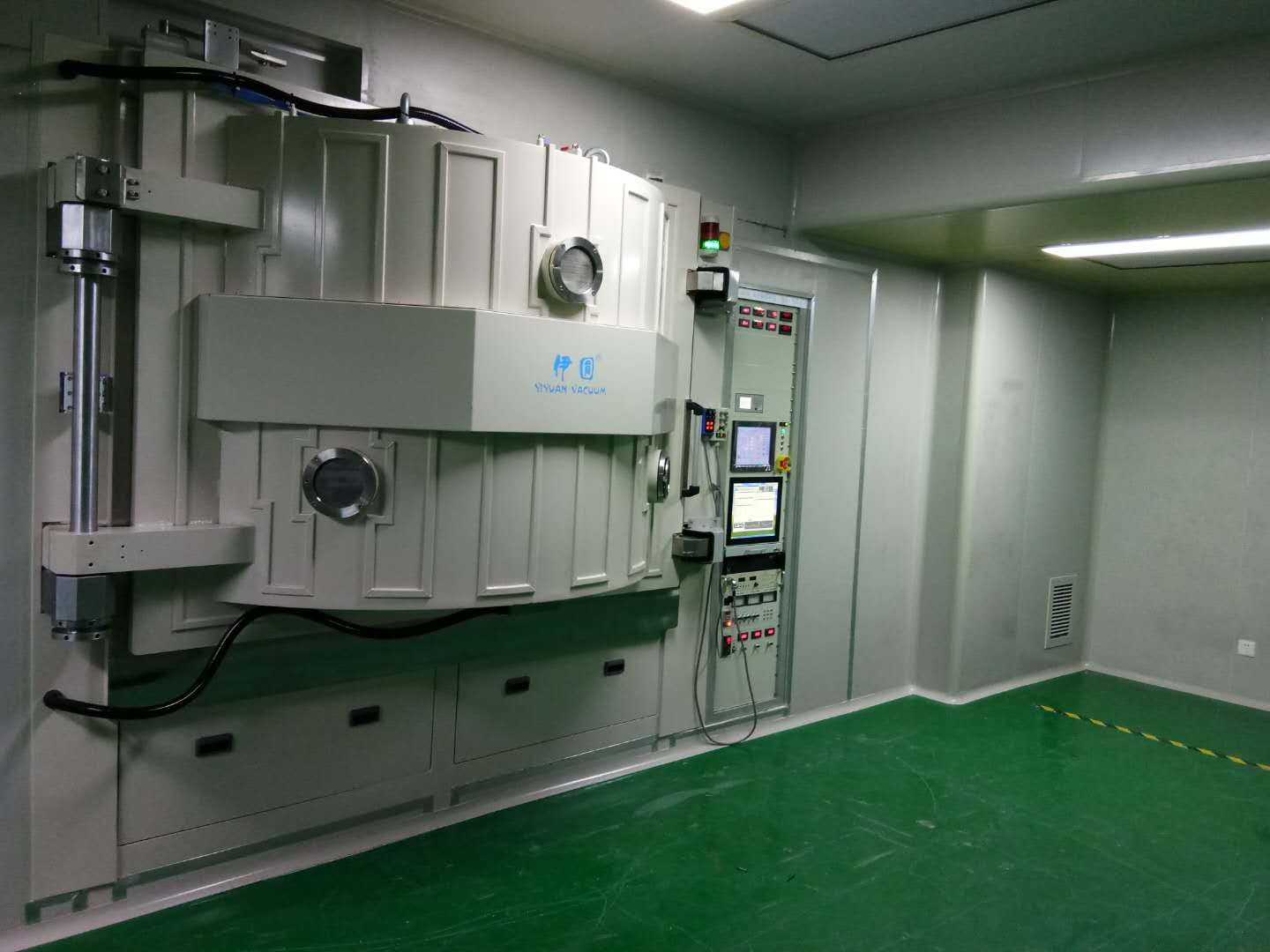

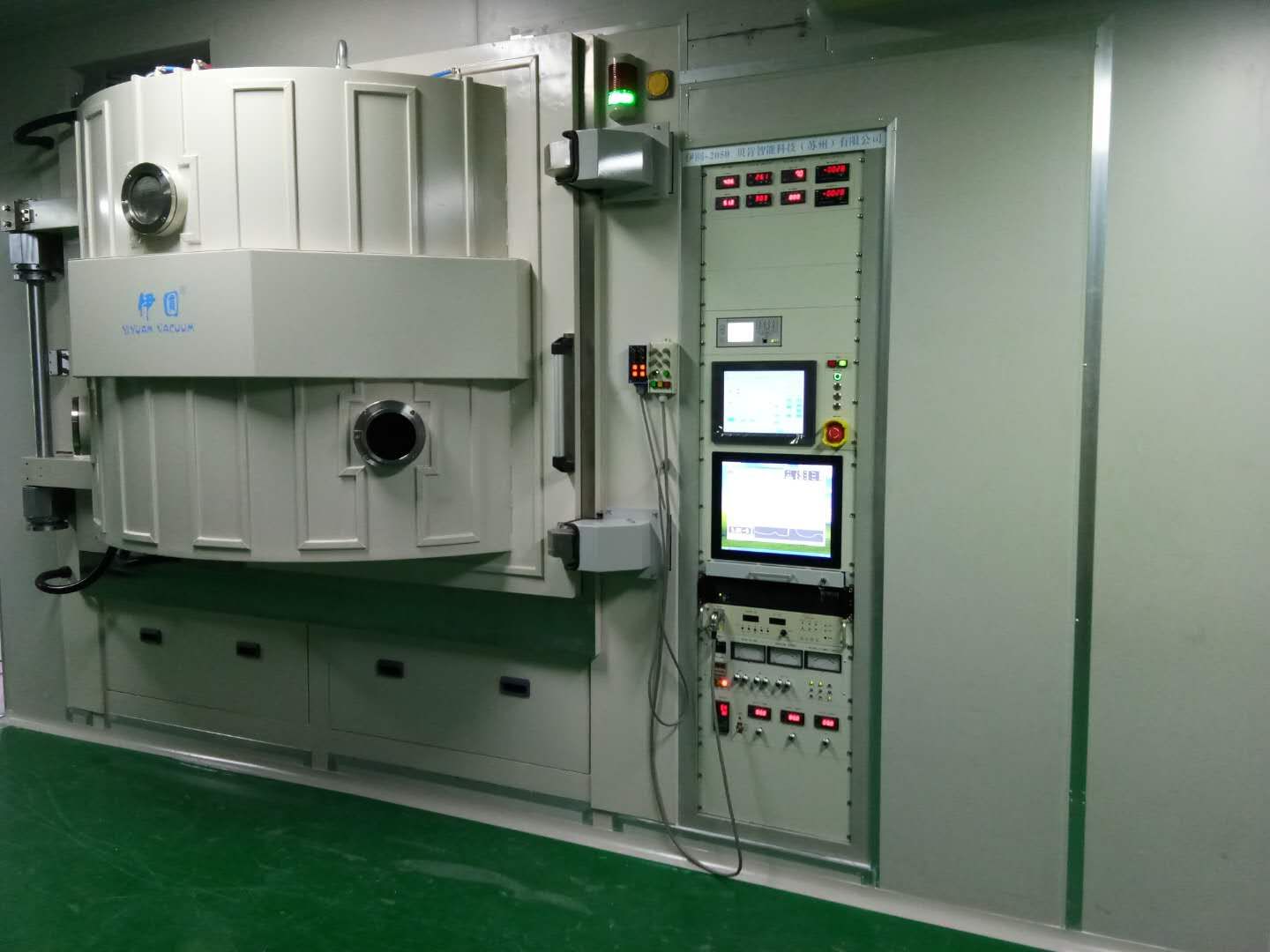

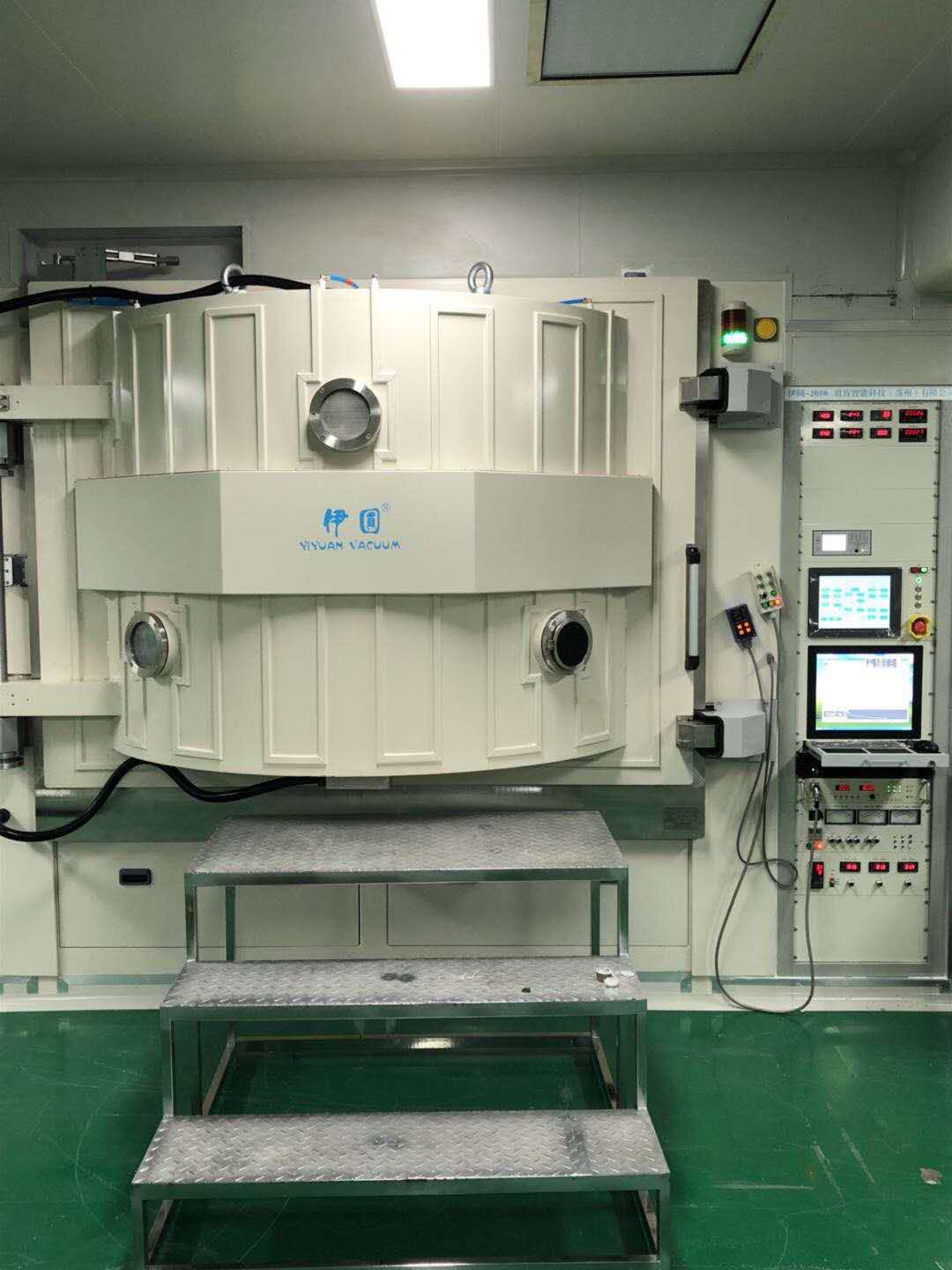

产品名称： 伊圆 HVCP-2050

发布日期： 2018-10-22

点击数： 3044

二维码：

简述： HVCP-2050DA 是为了镀多层薄膜的高真空镀膜机, 主要用于 Mobile Phone Window Half Mirror coating, , AR&AF coating 以及 multi-layer optical coating。

产品详情

1. 概要及构成



HVCP-2050DA 是为了镀多层薄膜的高真空镀膜机, 主要用于 Mobile Phone Window Half Mirror coating, , AR&AF coating 以及 multi-layer optical coating。



这机械的主要的构成是如下.



1.1 真空室

1.2 低真空排气系统

1.3 高真空排气系统

1.4 蒸发源系统

1.5 离子源

1.6 多层薄膜控制用

1.7 真空控制计 及 Gas supply 系统

1.8 工件架加热用加热系统

1.9 工件架旋转系统

1.10  排气自动工程及监督用

1.11  镀膜工程自动控制及数据记录用的 HOPE 系统

1.12  空压及冷却水供应系统



2. 主要性能



2.1   极限真空度: 8.0E-7Torr (无基片/无加热) 12个小时以内

2.2   工作真空度: 2.0E-5Torr

2.3   漏率(Leak Rate): 2.0E-7Torr.m3/sec. 以下

2.4   工件架最大加热温度 : 150°C



工件架温度稳定度: 150°C ± 10 (3个点 - 上, 中, 下) 2.5 镀膜光学特性



Uniformity: 550nm ± 2%



3. 机械构成



3.1  真空组件





3.1.1

箱式前门开型.

1

SET



直径 2,050mm x 高度 1,680mm







材质-stainless steel SUS304





3.1.2

窗口 - 直径 150mm 强化玻璃







电子枪控制用 (安装黑色玻璃)

1

EA



观察基片旋转及镀膜状况确认用

2

EA

3.1.3

修正板







固定修正板

4

EA



可变修正板

1

EA

3.1.4

真空室内防污染板












基本安装用

1

SET





维持/保修用

1

SET

3.1.5



主要孔









泄气阀

1

EA





蒸发源(包括 RHS shutter port)

3

EA





电子枪-包括 E/B spare port

12

EA





离子源

4

EA





加热电源

2

EA





高真空计

1

EA



3.2  排气组件





3.2.1

高真空排气系统 (Hanil)









扩散泵DPM-28A

2

SET





油挡板和冷凝盘

2

SET





三星冷冻机

1

SET



3.3  镀膜基片及工件架旋转系统






3.3.2



工件架旋转系统

1

SET



旋转速度: 0~25 RPM (Max.)







按照工程旋转速度可以设定/可变





3.4  镀膜基片加热系统





3.4.1

加热方式: Halogen Heater 24kW (Bottom Heating 4kW x 6ea)





3.4.2   最高温度: 150oC





3.4.3   控制方式: PID (Proportion Integral Differential) / One point control





3.5  镀膜蒸发源





3.5.1



Electron Beam Source



















1)



Elecron Beam Power Supply 10kW







EB Source Power Supply / Arc suppressor

1

SET

2)



Electron Beam Source







Electron Beam Deflection 180°

1

SET

3)



Crucible Housing

1

EA



Crucible volume 25cc X 12 pockets







Crucible material: copper







Crucible housing index 内装置冷却水





4)



Electron Beam controller

1

SET



X, Y scan 及 position 可以自动/手动控制







Crucible housing 旋转可以自动/手动控制及可以选定特定的甘埚







为了自动程序 Scan position, emission rate, scan shape 可设定







包含Remote controller .





5)



Shutter Unit

1

EA



Shutter plate size: diameter 260mm







交换容易, mesh装着.





3.5.2



Thermal Source

1

SET

1)



Electrode



2

EA



使用 Transformer







使用 500mm / with shutter





3.6  Ion Beam Source System

1

SET



最大出力: 4kW







Anode Voltage: 4kW







Anode Current: 0~15A







Emisssion Current: 0~15A







Filament Current: 0~30A





3.6.1

Ion Beam Gun

1

EA








End-hall type, Ø0.8mm filament







3.6.2



Ion Beam Controller

1

EA



3.6.3



Gas Controller

1

EA







O  及 Ar 供应用 MFC (50sccm) 2ea







3.6.4

2







1

EA





Ion Beam Power Supply - 1ph, 220V, 4kW



3.7  镀膜薄膜控制计







3.7.1



Quartz Crystal Deposition Control - XTC/5S (Inficon)

1

SET



3.7.2



Quartz Crystal Sensor

1

SET







Single Sensor Head (water cooling jacket included)







3.8  真空测量系统及气体供应系统











Vacuum Measurement System (Leybold)



1

SET







Reading & Setpoint can be adjusted on PC









3.8.1

高真空测量 gauge - Penning (PTR90)  - 镀膜工程进行用

1

EA







(在工见架位置)











Max. measurement  range: 750 Torr











Min. measurement range: 3.75 x 10-9 Torr







3.8.2

低真空测量 gauge - Pirani (PSG500)











Max. measurement  range: 750 Torr











Min. measurement range: 3.75 x 10-4 Torr








3.9  Control Console




3.9.1



Console Frame (19" rack type)







3.9.2



Touch screen & PLC control (Auto / Manual control)











-自动真空排气











-工程进行Monitor














3.10 自动工程系统







3.10.1



Computer Set

1

SET







Core i3-4150 3.50GHz, HDD 500G, 17" TFT-LCD Monitor







3.10.2



Communication Module

1

SET







RS232 Expansion Card & Optical Fiber







3.10.3



HOPE Software

1

SET





预溶解, 镀膜蒸着工程自动化及自动记录数据

1

EA



3.12 机械颜色



Ivory



5. Utilities  (使用厂家准备事项)




5.1 电源



5.2 气压

5.3 冷却水


：380V, 3ph, 50Hz, 110kW (50mm2 X 4P)



E/Beam power supply 用电子式 AVR (220V, 3ph, 20kVA) ：6.0kg.f/cm2 以上, 100LPM, mist separator (SMC 2μ/m) 安装：温度. 18~25oC, Water Tank 400ℓ, 不冻液 3 gallons 添加

水歧管入口部 的水压得 3kg.f/cm2 以上

室外机一定在外部安装
